Bant Sıyırıcı Konveyör



Bantlı sıyırıcı konveyörün çalışma prensibi, açık kanalın kömür, gang veya malzemeler için taşıyıcı eleman olarak kullanılması ve sıyırıcının (kazıyıcı zincirden oluşan) zincir üzerine çekiş elemanı olarak sabitlenmesidir. Kafa tahrik parçası başlatıldığında, kafa şaftındaki dişli dönecek şekilde tahrik edilir, böylece sıyırıcı zincir dolaşır ve malzeme kafadan boşaltılana kadar kanal boyunca hareket edecek şekilde hareket eder. Kazıyıcı zincir, malzemelerin taşınmasını tamamlamak amacıyla kademesiz kapalı çevrim işlemi için dişliyi atlar.







1. Büyük taşıma kapasitesi.

2. Düşük enerji tüketimi. Malzemenin iç sürtünmesi yardımıyla iten malzeme çekilir ve hareketli parçaların yaptığı maksimum iş, efektif iş haline gelir. Vidalı konveyörle karşılaştırıldığında %30 - 60% elektrik tasarrufu sağlar.

3. Uzun servis ömrü ve düşük maliyet. Konveyör zinciri olarak alaşımlı çelik veya 45 # çelik kullanılır ve normal servis ömrü 5 yıldan fazladır.

4. Mühürlü ve güvenli. Tüm makinenin tamamen kapalı kasası

5. Esnek süreç düzeni. Yokuş yukarı veya eğik olarak taşınabilir.









MC,MZ,GSZ,GSL
Modeli		12	16	18	20	25	30	32	35	40	50	60	63
Yuva genişliği (mm)		120	160	180	200	250	300	320	350	400	500	600	630
kazıyıcı zincir	her birinin uzunluğu (mm)	100	100	125	125	125	200	200	200	200	200	250	250
		125	125			160
	Hat hızı m/s	0.1 - 0.183	0.133 - 0.183			0.283- 0.25	0.21-0.26		0.26-0.206			0.25-0.35
Taşıma kapasitesi (m³/h)		3.89 - 5.17	9.22 - 12.67	10.37 - 14.25	12.8 - 17.16	33 - 36	36.29- 44.39	38.7 - 47.92	56.7 - 69.4	64.8 - 79.3	90 - 110.16	118.8 - 166.32	124.74 - 174.64
Taşıma mesafesi (m)		Dikey 20 yatay 25
Motor gücü(kw)		2.2-22



Not:

1. Zincir özelleştirilebilir: halkalı zincir, plaka zinciri, kalıp dövme zinciri vb.

2. Türler şunlardır: tek-zincir kazıyıcı, çift-zincir kazıyıcı, çok-zincir kazıyıcı, vb.

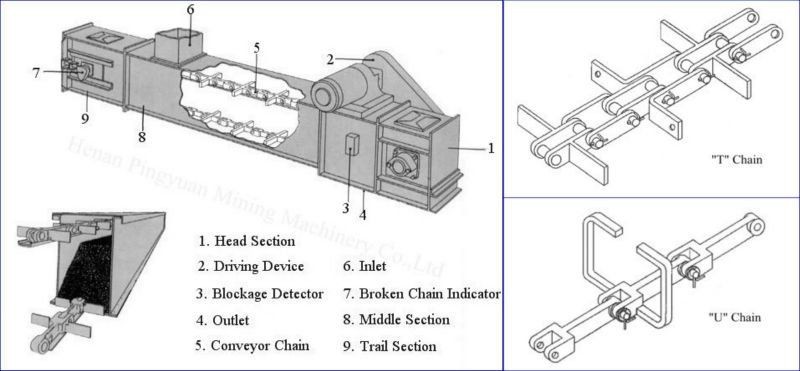

(1) İletim sistemi

Transmisyon sistemi bir motor, bir redüktör ve Bant sıyırıcı konveyörünün güç kısmı olan bir kaplinden oluşur. İletim sisteminin yerleşimi dikey tip ve yatay tip olmak üzere iki temel forma sahiptir ve saha konumuna göre de ayarlanabilmektedir. Montajı kolaylaştırmak amacıyla transmisyon cihazının altında motor ve redüktörün montajına yönelik şase tasarlanmıştır.

(2) burun çerçevesi

Burun çerçevesinin ana işlevi kafa tekerleği grubunu desteklemektir.

(3) Kafa tekerleği tertibatı

Kafa çarkı tertibatı bir transmisyon mili, bir zincir dişlisi ve bir yatak parçasından oluşur. Dişli, tahrik miline bir kama ile bağlanır ve redüktörün güç çıkışı, tahrik mili ve dişli aracılığıyla sıyırıcı zincirine iletilir, böylece sıyırıcı zinciri sonsuz kapalı dairesel hareket gerçekleştirebilir.

(4) Kazıyıcı zincir

Sıyırıcı zinciri zincir, bağlantı halkası ve sıyırıcıdan oluşur. Sıyırıcı, bağlantı halkası vasıtasıyla zincire bağlanıp sabitlenir ve sıyırıcının itilmesi veya çekilmesiyle malzeme taşınır.

(5) Orta yuva

Orta oluk, Bantlı sıyırıcı konveyörün ana gövdesidir ve malzemeyi destekleme ve sıyırıcı zincirini yönlendirme işlevine sahiptir.

(6) Punta

Punta esas olarak kuyruk tekerleği grubunu ve gerdirme cihazını destekler.

(7) Kuyruk tekerleği tertibatı

Kuyruk tekerleği tertibatı şaft, dişli ve yataktan oluşur.

(8) Germe cihazı

Gerdirme cihazının ana işlevi, kuyruk dişlisinin yatak yuvasını vida çubuğu boyunca çekmektir, böylece kuyruk dişlisi, kazıyıcı zinciri germek için geriye doğru hareket eder.









Kömür tozu, kırılmış kömür, kurum, karbon siyahı, amonyum bikarbonat, pirit tozu, amonyum klorür, bakır konsantresi tozu, alümina tozu, alçı tozu, kireçtaşı tozu, soda tozu, üre, aktif karbon, sodyum oksit, silikon Kalsiyum asit, asbest tozu, sentetik reçine, kauçuk tozu, kalsiyum karbür, çömlek on, sentetik gübre, pestisit tozu, kalsiyum sülfat, tiamin, soda külü, toz ilaç, buğday, soya fasulyesi, pirinç, şeker, nişasta, kırılmış odun kömürü, talaş, talaş, polivinil alkol sentetik deterjan, uçucu kül fosfatlı gübre vb.





Yüksek sıcaklıkta, zehirli, yanıcı ve patlayıcı, yüksek derecede aşındırıcı, yüksek derecede korozif, yüksek yapışkanlığa sahip, yüksek oranda askıda kalan, yüksek derecede akışkan, kırılmak istemeyen sert ve kırılgan malzemeler.







(1) Aracı çalıştırmadan önce ekipmanın tüm parçalarının gevşek olup olmadığını ve voltajın normal olup olmadığını kontrol edin; yağlama sistemi ve soğutma sisteminin iyi durumda olup olmadığı: uyarı sinyalleri veya önlemleri bulunmalıdır.

(2) Çalıştırdıktan sonra ekipmanı anormal gürültü, titreşim vb. açısından kontrol edin.

(3) Motor ve redüktörün anormal gürültüsü olup olmadığına bakılmaksızın, çalışma sırasında ekipmanın zamanında çalışmasını gözlemleyin; sıyırıcı zincirinin yüzer olup olmadığı, sıyırıcının eğri olup olmadığı vb.

(4) Blok boyutu gerekenden büyük (300 mm'nin üzerinde) malzemelerin taşınması kesinlikle yasaktır.

(5) Kazıyıcı çalışırken malzemelerin bakımını yapmak, ayarlamak ve temizlemek kesinlikle yasaktır.

(6) Ekipman çalışırken punta üzerindeki muayene kapısını açmayın:

(7) Sıyırıcı beklenmedik bir şekilde durduğunda, yeniden başlatmadan önce durmanın nedeni bulunmalı ve ancak sorun giderildikten sonra başlatılabilir.





Ön-Satış Hizmeti:

• Müşterilere uygun ekipman modelini seçmeleri konusunda rehberlik edin.
• Müşteriler için sahayı planlamak, makul süreçler ve çözümler tasarlamak için mühendislik ve teknik personeli üretim sahasına zamanında gönderin.
• Yatırımcıların farklı ihtiyaçlarını karşılamak için müşterilerin özel ihtiyaçlarına göre ürünler tasarlayıp üretebiliyoruz.



Satışta Hizmet:

• Fabrikadan çıkmadan önce ürünlerin sıkı denetimi
• Sözleşmeye göre gönderilir



Satış- Sonrası Hizmet:

• Firmamız tarafından satılan ekipmanların ana garanti süresi bir yıldır (insan faktörleri, yakıt faktörleri veya karşı konulmaz doğa olaylarından kaynaklanan arıza veya hasarlar ve hassas parçalar: yakıt enjektörleri, pompa kafaları, ışığa duyarlı gözler vb. garanti kapsamında değildir).
• Ekipman arızası insan faktörlerinden kaynaklanıyorsa, maliyet fabrika fiyatına göre tahsil edilecektir.
• Garanti bildirimini aldıktan sonra sorunları çözmek için 2 saat. 24 saat içinde teknik yardıma yanıt verin.







Zhengzhou Odifei Machinery Equipment Co., Ltd. 17 yıldır taşıma ekipmanlarına odaklanıyor. Ana işi: spiral titreşimli dikey elevatör, çıta besleyici, zincir plakalı konveyör, çıtalı konveyör, sıyırıcı konveyör, geniş açılı bantlı konveyör, vidalı konveyör Konveyör, zincir kovalı konveyör, TD bantlı kovalı elevatör, TH halkalı zincirli kovalı elevatör, NE kovalı elevatör, Bantlı sıyırıcı konveyör, TD75 bantlı konveyör (veya bantlı konveyör), mobil konveyör, geniş eğim açılı kaburgalara sahip bantlı konveyör; vidalı konveyör, milsiz vidalı konveyör; hafif, orta ve ağır zincirli plakalı konveyör; zincirli kovalı konveyör makinesi, SCD tekneli klinker konveyörü; yatay çift şaftlı karıştırıcı; hafif, orta ve ağır plaka besleyici; GZG motor titreşim besleyicisi; Tamburlu elek, şaftsız tamburlu elek;

2010 yılında şirketimizin Ar-Ge ekibi kaynak geri dönüşüm sektörüne girdi ve evsel atık işleme pullu konveyörleri, evsel atık eleme ve ayırma şaftsız tamburlu elekler, inşaat atığı çıta besleyicileri ve elektrik ark ocağı pullu hurda konveyörlerini başarıyla geliştirdi; bunlar sadece yaratmakla kalmıyor, aynı zamanda objektif sosyal ve çevresel faydalar da yaratıyor ve kaynak geri dönüşümü endüstri zincirinin vazgeçilmez bir parçası.

Zhengzhou Odifei Machinery Equipment Co., Ltd. mükemmellik ruhuyla sürekli olarak teknolojik yenilikler gerçekleştirmiş ve birçok pratik yeni ürün geliştirmiştir. Ürün tasarım açısından gelişmiş, üretim açısından iyi, performans açısından güvenilir, uluslararası ileri seviyeye sahip, yurt içinde ve yurt dışında iyi satış yapıyor ve sektör lideri olmayı hedefliyor!







S: Kovalı elevatörler bazı bileşenlerden oluşuyor

A: Hazne: banda (veya çekiş zincirine) sabitlenmiş, üç çeşit var

Gevşek malzemeler için uygun derin kova -;

Yüksek viskoziteye sahip sığ kova - malzemeleri;

Üçgen kova - ağır ve topaklı malzemeler

Kabuk: Yerleşik-şanzıman ve durdurucu.

Gövde: İnce çelik levha kare bir kabuğa kaynaklanmıştır ve kurulum saptırılmıştır.

Alt: Gerdirme cihazını takın.



S: Kovalı elevatörlerin birkaç türü vardır

A: 1. Düzen formuna göre: dikey tip ve eğimli tipe ayrılabilir

2. Farklı boşaltma yöntemlerine göre: santrifüj, yerçekimi ve hibrit olarak ayrılabilir.

3. Farklı şarj yöntemlerine göre: kazı tipine ve enjeksiyon tipine ayrılabilir.

4. Haznenin yapısına göre: Sığ kova, derin kova ve üçgen kovaya ayrılabilir.

5. Farklı çekiş bileşenlerine göre: bant ve çelik zincire ayrılabilir.



Soru: Kovalı elevatörün çalışma prensibi nedir?

A: Kovalı elevatörün taşıma çalışma prensibi şu şekildedir: Hazne, malzemeyi aşağıdaki depodan alır, konveyör bant veya zincirle yukarıya kaldırır, üst tekerleği bypass ettikten sonra aşağı döner ve kovalı elevatör, malzemeyi yuvaya kabul edilen boşluğa boşaltır. Kayışla tahrik edilen kovalı elevatörün tahrik kayışında genellikle alt veya üst tahrik tamburuna ve üst ve alt yönlendirme tamburlarına takılan bir lastik kayış kullanılır. Zincirle tahrik edilen kovalı elevatör genellikle üstte veya altta bir çift aktarma dişlisi ve altta veya üstte bir çift yönlendirme dişlisi bulunan iki paralel aktarma zinciriyle donatılmıştır. Kovalı elevatörler genellikle kovalı elevatörlerde tozun uçmasını önlemek için muhafazalarla donatılmıştır.



S: Kovalı elevatörlerin avantajları ve dezavantajları nelerdir?

C: Avantajları:

1. Yapı basittir, yanal boyut küçüktür ve taban alanı küçüktür.

2. Kaldırma yüksekliği büyüktür, taşıma kapasitesi iyidir, gövde tamamen kapalıdır ve çevre kirliliği azdır.

3. Düşük güç tüketimi.

eksiklik:

1. Aşırı yüklendiğinde bloke edilmesi kolaydır ve haznenin takılması kolaydır.

2. Yalnızca toz, granül ve tahıl, kömür, kum vb. gibi küçük ve orta-boyutlu dökme yüklerin taşınması için uygundur.

3. Mallar yatay yönde taşınamaz.



S: Fabrika mısınız yoksa ticaret şirketi misiniz? Bir bina inşa ederkenBant kazıyıcı konveyör, Kovalı elevatörler başka hangi malzemeler için uygundur?

C: 2007 yılında kurulmuş, dikey titreşimli vinçler, dikey titreşimli elevatör, kovalı elevatörler, bantlı konveyörler, terazili konveyörler, vidalı konveyörler vb. üretiminde uzmanlaşmış bir fabrikayız. Kovalı elevatör kimya endüstrisinde, seramik endüstrisinde, gıda endüstrisinde, metalurji endüstrisinde vb. kullanılabilir.



S: Yedek parçalara ne dersiniz?

C: Yedek parçaları her zaman maliyet fiyatından sağlıyoruz ve makineyi satın aldığınızda size yedek parçaların bir listesini veriyoruz.



S: Test edecek misiniz?Bant kazıyıcı konveyörteslimattan önce?

C: Evet, teslimattan önce her makineyi ve üretim hattını test edeceğiz ve çalışma videosunu size göndereceğiz. Teslimattan önce bizimle de kontrol edebilirsiniz.











1. Malzeme yığın yoğunluğu: r=0.2-1.8t/m³

2. Sıcaklık: malzeme sıcaklığı t<100 derece

3. Nem içeriği: Genel malzemeler için malzemeler top şeklinde yoğrulmamalı ve gevşemesi kolay olmamalıdır; Nem miktarı arttıkça yapışkanlığı ve sıkıştırılabilirliği artıran malzemeler için malzemelerin kazıyıcıya ciddi şekilde yapıştırılmaması gerekir.

4. Parçacık boyutu: Malzemenin parçacık boyutu sertliğiyle ilişkilidir. Partikül boyutu çok büyükse taşınması zordur.





Farklı kullanım koşulları, kullanım alanı ve kömür damar kalınlığı nedeniyle taşıma kapasitesi ve döşeme uzunluğu gereksinimleri de farklıdır. Bu nedenle yurt içi ve yurt dışında üretilen ve kullanılan birçok Bant sıyırıcı konveyör çeşidi bulunmaktadır.







1. Lütfen malzeme adını, özgül ağırlığı, parçacık boyutunu vb. belirtin.

2. Başka özellikler var mı: viskozite, sıcaklık, aşındırıcılık vb. gibi?

3. Taşıma uzunluğu, yatay taşıma mı yoksa eğimli taşıma mı?

4. Taşıma kapasitesi / saat
