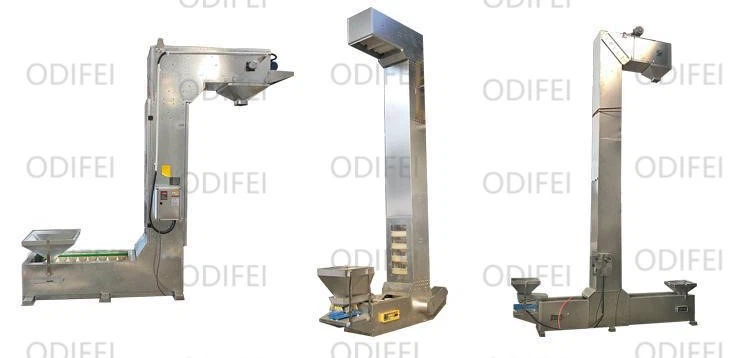

C-tipi Hazne Asansörü





C-tipi asansör, yatay-dikey-yatay taşımayı birleştirebilen bir tür kovalı asansördür. Tek-noktalı veya çok-noktalı besleme olabilir ve tek-noktalı veya çok{-noktalı boşaltmayı tamamlamak için çeşitli toz malzemeleri ve granüler malzemeleri boşaltma cihazı aracılığıyla taşıyabilir; bu, viskoz olmayan malzemelerin taşınması için daha uygundur-. Az yer kaplama, taşıma ve kaldırma için tek makine, iyi sızdırmazlık performansı ve malzemelere zarar vermeme özelliklerine sahiptir. C-tipi kovalı elevatör hunisi malzemeleri arasında modifiye edilmiş plastik hazne, karbon çeliği hazne ve paslanmaz çelik hazne bulunur. Bu C-tipi vinç, sağlam ve sağlam olan harici flanş bağlantısını benimser ve ekstra uzun, süper yüksek, çoklu besleme bağlantı noktaları ve çoklu boşaltma bağlantı noktaları için özelleştirilebilir. Hazne ABS, karbon çeliği ve paslanmaz çelikten yapılmıştır. Kutu gövdesi kalın paslanmaz çelik plakadan yapılmıştır ve normal büyük fabrikaların zincir dişlisi,-işe uygun C-tipi bir vinçtir.





1. Geniş promosyon yelpazesi. Kovalı elevatörlerin türleri, özellikleri ve malzeme yığınları konusunda daha az gereksinimleri vardır. Toz, granül ve blok malzemeleri kaldırmanın yanı sıra aşındırıcılığı yüksek malzemeleri de kaldırabilir. Malzeme ve sıcaklık 250 dereceye eşit veya daha az.

2. Büyük taşıma kapasitesi. Bu kovalı elevatör serisi Z15-Z800'den daha fazla özelliğe sahiptir. Kaldırma aralığı 10-800m3/saattir.

3. Düşük sürüş enerjisi tüketimi. Bu tür asansör, içeri akışlı beslemeyi, yer çekiminin- neden olduğu boşaltmayı benimser ve orta zincir hızı ve büyük kaldırma kapasitesi ile yoğun biçimde düzenlenmiş büyük- kapasiteli hazne taşımayı benimser. Malzeme kaldırıldığında, neredeyse hiçbir malzeme geri dönüşü olayı olmaz, bu nedenle sürüş enerji tüketimi düşüktür ve şaft gücünün teorik hesaplaması, zincirli vinçten %25-35 daha düşüktür.

4. Uzun servis ömrü. Asansörün beslemesi içeri akış tipini benimser ve malzemeler arasında çok az ekstrüzyon ve çarpışma olur. Bu makinenin tasarımı, malzemenin besleme, kaldırma ve boşaltma sırasında çekilmemesini sağlayarak aşınma ve yıpranmayı azaltır. Konveyör zinciri, zincir-tipi yüksek-aşınmaya-dirençli zinciri benimser ve zincirin ve zincir kovasının servis ömrünü uzatır. Benzer ürünlerin yurt içi ve yurt dışında-uzun vadeli uygulamalarına göre konveyör zincirinin hizmet ömrü gösterilmektedir.

5. Kaldırma yüksekliği yüksektir. Bu vinç serisinin zincir hızı orta düzeydedir, çalışması stabildir ve zincir tipi yüksek-mukavemetli-dirençli zincir kullanılmıştır.

Böylece yüksek bir kaldırma yüksekliği (40-50 m'ye kadar) elde edilebilir.

6. İyi sızdırmazlık performansı ve daha az çevre kirliliği.

7. İyi çalışma güvenilirliği. Gelişmiş tasarım ilkesi, tüm makinenin çalışmasının güvenilirliğini sağlar.

8. Az sayıda aşınan parçayla kullanımı ve bakımı kolaydır.

9. Mekanik boyut küçüktür. Aynı kaldırma kapasitesine sahip diğer vinçlerle karşılaştırıldığında bu vincin mekanik boyutu daha küçüktür.

10. Yüksek yapısal hassasiyet. Kasa katlanır ve kaynaklanır, kasa iyi bir sağlamlığa ve güzel bir görünüme sahiptir.





Hazne:Müşterilerin ihtiyaçlarını karşılamak amacıyla naylon, ABS, PP, paslanmaz çelik 304, paslanmaz çelik 316L, paslanmaz çelik 310, karbon çeliği vb. gibi çeşitli malzemeler bulunmaktadır.

Zincir:Yerli ünlü marka zincirini kullanan döner kovalı konveyör mekanik konveyör zincirimiz, geniş adımlı, kendinden yağlamalı makaralı konveyör zincirini- benimser. Dolayısıyla kullanımda olan zincirin sürtünme kaybı azalır, zincirin kullanım ömrü uzar, bakım ve değiştirme maliyeti azalır.

Şasi:Makinenin tamamı karbon çelik soğuk plaka elektrostatik püskürtme veya paslanmaz çelik yapıdan yapılabilir.

Taşıma tipi:Döner kovalı konveyör, malzemeleri kapalı bir gövde içerisinde taşır ve malzemeleri bir zincire asılı bir hazne aracılığıyla taşır. Modüler tasarım çok çeşitli konfigürasyonları gerçekleştirebilir ve yatay, dikey ve yatay olarak birleştirilebilir. Z-tipi, C-tipi, E-tipi, L-tipi, R-tipi ayrıca çok-noktadan besleme, çok-noktadan boşaltma olabilir, makinenin tamamı tamamen yalıtılmıştır, kirlilik yok, sızıntı yok, düzenli ve temiz ve esnek bileşim, küçük bir alanda kullanılabilir Taşıma işlemi dikey ve yatay olarak içeride gerçekleştirilir, bu da taşıma makinesinin kurulumunu ve değiştirilmesini kolaylaştırır.





modeli/ parametre			CHZD-3	CHZD-6	CHZD-10	CHZD-15	CHZD-20	CHZD-25	CHZD-30	CHZD-35
Teslimat hacmi	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
Hazne	Dou Rong	L	3	6	10	15	20	25	30	35
	kova genişliği	mm	370	470	870	500	560	690	815	940
	Kova mesafesi	mm	228.6			330
Zincir	saha	mm	38.1			66
	Çubuk sayısı		2
	Tek zincir kopma yükü (kN) (minimum)		37.6			90
Dişli	diş sayısı	-	26			22
	Adım çapı	mm	316.09			463.76
Hazne çalışma hızı		m/s	0,3'ten küçük veya eşit				0,25'ten küçük veya ona eşit
Tahrik mili hızı		dev/dak	0,3'ten küçük veya eşit
maksimum kaldırma yüksekliği		m	45'ten küçük veya eşit
Maksimum yatay taşıma mesafesi		m	100'den küçük veya 100'e eşit
toplam güç		kW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30



Not:

1. Tablodaki kova hacmi hesaplanan kova hacmidir ve taşıma hacmi 0,6 doldurma faktörüne göre hesaplanır.

2. Hazne: gıda sınıfı ABS hazne / paslanmaz çelik hazne / karbon çelik hazne





Sol-tarafta kurulum: Besleme bağlantı noktasına bakan tahrik ünitesinin gücü, kasanın sol tarafındadır.

Sağa-montajlı: Besleme portuna bakan tahrik ünitesinin gücü, kasanın sağ tarafındadır.

Üst dişli, ana mil ve boşaltma portuyla donatılmış üst cihaz -.

Orta bölüm - Orta bölüm şunları içerir: birinci bölüm orta bölümü, standart orta bölüm, muayene kapılı orta bölüm ve standart olmayan-orta bölüm.

Alt dişli, kuyruk mili ve gerdirme cihazı vb. ile birlikte monte edilmiş alt cihaz - (malzeme seviye anahtarı, hız anahtarı kullanıcı-tanımlı).





Bu cihaz, hassas kullanım gerektiren çok çeşitli ortamlarda kullanılabilir. Z-tipi besleme, C-tipi besleme, Z-C karışık besleme ve çok-noktalı besleme, çok-noktalı boşaltma ve diğer durumlar. Şu anda çoğunlukla tartım ve paketleme makinelerinin beslenmesi, renk ayırma makinelerinin{-beslenmesi ve yeniden seçilmesi, otomatik üretim hatlarının üç-boyutlu sirkülasyon yükleme ve boşaltması ve otomatik tartım ve gruplama sistemlerinin çok-noktalı beslemesi için kullanılmaktadır.











Evcil hayvan gıda endüstrisi, şişirilmiş gıda endüstrisi, yem endüstrisi, şeker endüstrisi, kurutulmuş ve taze meyve endüstrisi, kozmetik endüstrisi, sağlıklı gıda endüstrisi, tahıl işleme endüstrisi, metalurji imalat endüstrisi, Kimya ve ilaç endüstrisi, donanım ve elektrik malzemeleri endüstrisi, askeri endüstri vb. için uygundur.



C-tipi hazne asansörünün malzemesini kaldırın

Gıda endüstrisi: bisküviler, sakızlar, marshmallowlar, buharda pişirilmiş küçük çörekler, krepler, tavuk özü, patates cipsi, pirinç eriştesi, köfte, yer fıstığı, kavun çekirdeği, antep fıstığı, pirinç vb.

Kimya endüstrisi: plastik granüller, aktif karbon, koruyucu maddeler, katkı maddeleri, gübreler vb.

İlaç endüstrisi: kapsüller, tabletler, haplar vb.

Donanım endüstrisi: vidalar, somunlar, metal bağlantı parçaları vb.







1) Denetçi, vincin ekipman performans parametrelerine aşina olmalıdır.

2) Çok-noktalı boşaltma besleyicisinden önce hazırlık.

1. Yerinde-transfer anahtarının "uzaktan kumandaya" getirilip getirilmediğini kontrol edin (sahada-başlatma ve durdurma, "makine tarafı kontrolüne" çevrilmelidir).

2. Kova kaldırıcısında su, demir ve diğer eşyaların bulunmadığını doğrulayın ve rögar kapısını kapatın.

3. Her yağlama parçasının yağlama durumunun iyi olup olmadığını ve redüktörün yağ seviyesinin normal olup olmadığını kontrol edin.

4. Kaldırma zincirinin (bant) gerginliğinin uygun olup olmadığını kontrol edin.

5. Her parçanın koruyucu kapağının iyi durumda olup olmadığını kontrol edin.

6. Redüktörün, hidrolik kaplinin ve her bir şanzıman yatağının yağının eksik olup olmadığını ve yağın bozulup bozulmadığını kontrol edin. Bozulanların zamanında yenilenmesi veya değiştirilmesi gerekir.

7. Geri döndürmez kilit cihazının iyi durumda olup olmadığını ve yavaş dönüş cihazının devre dışı olup olmadığını kontrol edin.

8. Endüstriyel tuz paslanmaz çelik damperli Z-şekilli besleyicinin yağlanması önemlidir. Ya da şunu söylemeliyiz, her makinenin yağlanması şarttır ancak her makinenin yağlama sistemi farklıdır. Ekipmanın yağlanmasıyla ilgili olarak, yağlama yağının viskozitesinin, yağlama yağının akma zorluğunun bir ölçüsü olduğunun bilinmesi gerekir. indeks.

3) Vincin başlangıcı

1. Başlamadan önce, açılacak vincin elektrik şalter kabininin anahtarlarının, düşük-voltaj devre kesicilerinin, AC kontaktörlerinin ve termik rölelerinin iyi çalışır durumda olup olmadığını kontrol etmesi için elektrikçiye haber verin; aynı zamanda kilidi istediğiniz zaman açmamaya dikkat edin.

2. Özelleştirilmiş çok-noktalı boşaltma besleyicisini başlatmadan önce, ekipmanın çalıştırıldığından emin olmak için zilin alarm vermesi gerekir.

3. Yönünün doğru olup olmadığını kontrol etmek için yavaş sürükleme cihazını hareket ettirin.

4. Yavaş sürükleme cihazını başlatın ve kaldırma zincirinin (plaka zinciri, zincir vb. dahil) ve kayışın sapma ekranı aracılığıyla sapmış olup olmadığını kontrol edin. Sapma varsa gerdirme cihazını kayış ve zincir orta konumda olacak şekilde ayarlayın ve ayar sonrasında gerdirme cihazını kilitleyin.

5. Yönün doğru olup olmadığını görmek için ana motor düğmesine basın.

6. Ana motoru çalıştırın ve endüstriyel tuzun çok-noktadan beslenmesi için Z-tipi asansörün çalışmasını gözlemleyin. -Sahadaki operatör, vincin normal şekilde başlatıldığını onayladıktan sonra-sahadaki kontrol anahtarından ayrılabilir.





1. Hazne bandı kayıyor.

Sabit hattın çarkını ayarlayın ve hazne kayışını sıkın.

2. Yatak tozlu ve yetersiz yağlanmış.

Yatakları temizleyin ve yeni gres ekleyin.

3. Transmisyon kayışı kayıyor veya düşüyor ya da transmisyon cihazı arızalanıyor.

Şanzıman cihazının arızasını ortadan kaldırmak için tahrik kayışını sıkın.

4. Hazne vidası gevşek veya düşüyor ve hazne hareket ediyor veya düşüyor. İnceleme için durun, hazne vidalarını sıkın ve hazne konumunu ayarlayın.





1. Granüler Z-tipi kovalı elevatör özel bir kişi tarafından yönetilir ve güç anahtarı düzenli olarak kontrol edilir.

2. Kullanım güvenliğini artırmak için vincin bir kaldırma sınırlayıcısı ve bir hareket sınırlayıcısı takması gerekir. Makaranın makaradan belli bir mesafeye kadar kalkmasına izin verin.

3. 300mm, vinci otomatik olarak durdurabilir ve ayrıca deneme kaldırma işlemi gerçekleştirebilir.

3. Vinçte bir yük işareti bulunmalı ve kaldırma ve indirme sırasında ağırlık aşırı yüklenmemelidir.

4. Vinç elektrik göndermeye başladıktan sonra vinç sınırlayıcısının, hareket sınırlayıcısının ve kilitleme anahtarının çalışma koşullarını kontrol ederek normal olup olmadıklarını kontrol edin.

5. Kaldırma veya iniş öncesinde araç ancak zil çaldıktan sonra sürülebilir.

6. Endüstriyel pelet besleme konveyörünün insanları yukarı ve aşağı taşımasına izin verilmez.

7. İş tamamlandıktan sonra, C-tipi parçacık hazne asansörünün asma plakası yere düşmeli, ardından güç kaynağını kesmeli ve üst ve alt korkuluk kapılarını kapatmalıdır.

8. Parçacık C-tipi hazne asansörünün çevresindeki ortamı her zaman hijyenik tutun.





Yağlama parçasının adı	Yağlama malzemesi	Yağlama Döngüsü	Yağlama yöntemi
Rulman	Suya Dayanıklı Gres	200 saat	yağlayıcı ile
Geri döndürmez kilit	Suya Dayanıklı Gres	50 saat	yağlayıcı ile
Gergi Cıvatası	Suya Dayanıklı Gres	500 saat	lekelemek
Hız düşürücü	Donanımlı redüktörün özelliklerine göre	6 ay	dökmek
Elektrik Motoru	Suya Dayanıklı Gres	6 ay	dökmek





Ön-Satış Hizmeti:

• Müşterilere uygun ekipman modelini seçmeleri konusunda rehberlik edin.
• Müşteriler için sahayı planlamak, makul süreçler ve çözümler tasarlamak için mühendislik ve teknik personeli üretim sahasına zamanında gönderin.
• Yatırımcıların farklı ihtiyaçlarını karşılamak için müşterilerin özel ihtiyaçlarına göre ürünler tasarlayıp üretebiliyoruz.



Satışta Hizmet:

• Fabrikadan çıkmadan önce ürünlerin sıkı denetimi
• Sözleşmeye göre gönderilir



Satış- Sonrası Hizmet:

• Firmamız tarafından satılan ekipmanların ana garanti süresi bir yıldır (insan faktörleri, yakıt faktörleri veya karşı konulamaz doğa olaylarından kaynaklanan arıza veya hasarlar ve hassas parçalar: yakıt enjektörleri, pompa kafaları, ışığa duyarlı gözler vb. garanti kapsamında değildir).
• Ekipman arızası insan faktörlerinden kaynaklanıyorsa, maliyet fabrika fiyatına göre tahsil edilecektir.
• Garanti bildirimini aldıktan sonra sorunları çözmek için 2 saat. 24 saat içinde teknik yardıma yanıt verin.







Zhengzhou Odifei Machinery Equipment Co., Ltd. 17 yıldır taşıma ekipmanlarına odaklanıyor. Ana işi: spiral titreşimli dikey elevatör, çıta besleyici, zincir plakalı konveyör, çıta konveyör, kazıyıcı konveyör, geniş açılı bantlı konveyör, vidalı konveyör Konveyör, zincir kovalı konveyör, TD bantlı kovalı elevatör, TH halkalı zincirli kovalı elevatör, NE kovalı elevatör, NSE kovalı elevatör ve diğer tüm kovalı elevatörler. TD75 bantlı konveyör (veya bantlı konveyör), mobil konveyör, geniş eğim açısına sahip bantlı konveyör; vidalı konveyör, milsiz vidalı konveyör; hafif, orta ve ağır zincirli plakalı konveyör; zincirli kovalı konveyör makinesi, SCD tekneli klinker konveyörü; yatay çift şaftlı karıştırıcı; hafif, orta ve ağır plaka besleyici; GZG motor titreşim besleyicisi; Tamburlu elek, şaftsız tamburlu elek;

2010 yılında şirketimizin Ar-Ge ekibi kaynak geri dönüşüm sektörüne girdi ve evsel atık işleme pullu konveyörleri, evsel atık eleme ve ayırma şaftsız tamburlu elekler, inşaat atığı çıta besleyicileri ve elektrik ark ocağı pullu hurda konveyörlerini başarıyla geliştirdi; bunlar sadece yaratmakla kalmıyor, aynı zamanda objektif sosyal ve çevresel faydalar da yaratıyor ve kaynak geri dönüşümü endüstri zincirinin vazgeçilmez bir parçası.

Zhengzhou Odifei Machinery Equipment Co., Ltd. mükemmellik ruhuyla sürekli olarak teknolojik yenilikler gerçekleştirmiş ve birçok pratik yeni ürün geliştirmiştir. Ürün tasarım açısından gelişmiş, üretim açısından iyi, performans açısından güvenilir, uluslararası ileri seviyeye sahip, yurt içinde ve yurt dışında iyi satılıyor ve sektör lideri olmayı hedefliyor!





S: Kovalı elevatörler bazı bileşenlerden oluşuyor

A: Hazne: banda (veya çekiş zincirine) sabitlenmiş, üç çeşit var

Gevşek malzemeler için uygun derin kova -;

Yüksek viskoziteye sahip sığ kova - malzemeleri;

Üçgen kova - ağır ve topaklı malzemeler

Kabuk: Yerleşik-şanzıman ve durdurucu.

Gövde: İnce çelik levha kare bir kabuğa kaynaklanmıştır ve kurulum saptırılmıştır.

Alt: Gerdirme cihazını takın.



S: Kovalı elevatörlerin birkaç türü vardır

A: 1. Düzen formuna göre: dikey tip ve eğimli tipe ayrılabilir

2. Farklı boşaltma yöntemlerine göre: santrifüj, yerçekimi ve hibrit olarak ayrılabilir.

3. Farklı şarj yöntemlerine göre: kazı tipine ve enjeksiyon tipine ayrılabilir.

4. Haznenin yapısına göre: Sığ kova, derin kova ve üçgen kovaya ayrılabilir.

5. Farklı çekiş bileşenlerine göre: bant ve çelik zincire ayrılabilir.



Soru: Kovalı elevatörün çalışma prensibi nedir?

A: Kovalı elevatörün taşıma çalışma prensibi şu şekildedir: Hazne, malzemeyi aşağıdaki depodan alır, konveyör bant veya zincirle yukarıya kaldırır, üst tekerleği bypass ettikten sonra aşağı döner ve kovalı elevatör, malzemeyi yuvaya kabul edilen boşluğa boşaltır. Kayışla tahrik edilen kovalı elevatörün tahrik kayışında genellikle alt veya üst tahrik tamburuna ve üst ve alt yönlendirme tamburlarına takılan bir lastik kayış kullanılır. Zincirle tahrik edilen kovalı elevatör genellikle üstte veya altta bir çift aktarma dişlisi ve altta veya üstte bir çift yönlendirme dişlisi bulunan iki paralel aktarma zinciriyle donatılmıştır. Kovalı elevatörler genellikle kovalı elevatörlerde tozun uçmasını önlemek için muhafazalarla donatılmıştır.



S: Kovalı elevatörlerin avantajları ve dezavantajları nelerdir?

C: Avantajları:

1. Yapı basittir, yanal boyut küçüktür ve taban alanı küçüktür.

2. Kaldırma yüksekliği büyüktür, taşıma kapasitesi iyidir, gövde tamamen kapalıdır ve çevre kirliliği azdır.

3. Düşük güç tüketimi.

eksiklik:

1. Aşırı yüklendiğinde bloke edilmesi kolaydır ve haznenin takılması kolaydır.

2. Yalnızca toz, granül ve tahıl, kömür, kum vb. gibi küçük ve orta-boyutlu dökme yüklerin taşınması için uygundur.

3. Mallar yatay yönde taşınamaz.



S: Fabrika mısınız yoksa ticaret şirketi misiniz? Bir bina inşa ederkenC-tipi hazne asansörü, Kovalı elevatörler başka hangi malzemeler için uygundur?

C: Biz 2007 yılında kurulmuş, dikey titreşimli vinçler, dikey titreşimli elevatör, kovalı elevatörler, bantlı konveyörler, terazili konveyörler, vidalı konveyörler vb. üretiminde uzmanlaşmış bir fabrikayız. Kovalı elevatör kimya endüstrisinde, seramik endüstrisinde, gıda endüstrisinde, metalurji endüstrisinde vb. kullanılabilir.



S: Yedek parçalara ne dersiniz?

C: Makineyi satın aldığınızda her zaman maliyet fiyatına yedek parça sağlıyoruz ve size yedek parça listesi veriyoruz.



S: Teslimattan önce C-tipi hazne asansörünü test edecek misiniz?

C: Evet, teslimattan önce her makineyi ve üretim hattını test edeceğiz ve çalışma videosunu size göndereceğiz. Teslimattan önce bizimle de kontrol edebilirsiniz.











Şasi: Yarı-kapalı şasi - toza- dayanıklı şasi - hava geçirmez şasi - paslanmaz çelik şasi - karbon çeliği püskürtme şasisi.

Hazne: paslanmaz çelik hazne - karbon çelik hazne - gıda sınıfı plastik hazne.

Tahrik: Patlamaya- dayanıklı redüktör, sıradan redüktör.

Dişliler: Alaşımlı çelik dişliler-paslanmaz çelik dişliler.

Zincir: Alaşımlı çelik zincir - paslanmaz çelik zincir.

Kontrol: Manuel başlatma ve durdurma, otomatik başlatma ve durdurma, frekans dönüşüm kontrolü.

Diğerleri: Makinenin tamamı patlamaya-dayanıklı, yerleşik-cebri havalandırma sistemi, otomatik hazne temizleme sistemi, otomatik yakıt doldurma sistemidir.





1. Malzemenin şekli: malzemenin toz mu, granül veya küçük blok mu olduğu.

2. Malzemenin fiziksel özellikleri: Malzemenin adsorpsiyon veya viskoziteye sahip olup olmadığı ve su içerip içermediği.

3. Malzemelerin oranı: Genellikle kovalı elevatörün parametreleri, özgül ağırlığı 1,6'nın altında olan malzemeler için tasarlanıp hesaplanır. Malzemelerin özgül ağırlığı çok büyükse, aktarma parçasının çekiş kuvveti ve çekme mukavemetinin hesaplanması gerekir.

4. Birim zaman başına teslimat hacmi.
